Les spécifications des paires torsadées.

Catégorie	Classe	Impédance	Fréq.max.	Application
3	C	100-120 Ω	16 MHz	Token Ring 4 Mbit/s, 10 Base T, Fast Ethernet, 100 VG Any, LAN 100 Base T4
4	D	100 Ω	20 MHz	Token Ring 16 Mbit/s
5	D	100 Ω	100 MHz	Câble UTP et FTP, 100 Base Tx, 100  Mbit/s ou ATM 155 Mbit/s,
5e	D	100 Ω	155 MHz	1000 Base T (Cat 5E)  allant de 10 à 1 000 Mbit/s
6	E	100 Ω	250 MHz	Câble FTP et SFTP, 1000 Base Tx 1 Gbit/s sur une longueur de 100 mètres
6a	E	100 Ω	500 MHz	Câble FTP et SFTP, 1000 Base Tx, 10 G BaseT allant jusqu'à 10 Gbit/s 10 Gbit/s - jusqu'à 56 mètres
7	F	100 Ω	600 MHz	Câble SFTP allant jusqu'à 40 Gbit/s
7a		100 Ω	1000 MHz	40 gigabit Ethernet est possible sur 50 mètres et 100 gigabit Ethernet sur 15 mètres
				Autres

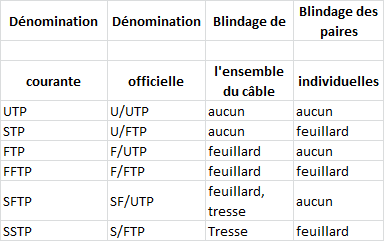

	Les différents types de blindage TP = twisted pair = paire torsadée U = unshielded = non blindé F = foil shielding = blindage par feuillard S = braided shielding = blindage par tresse

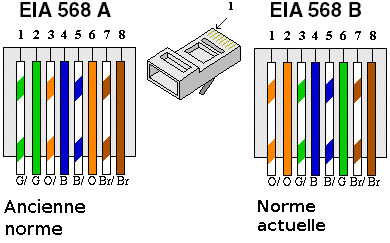

	Le câblage en mode droit (le plus courant)
